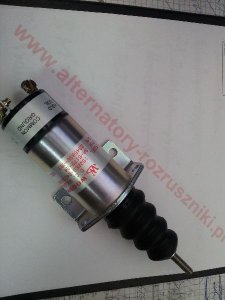

1502ES | WOODWARD | PRZEKAŹNIK/AUTOMAT/SOLENOID [24V] 090110

CEWKA GASZENIA Kategoria

WOODWARD Producent

1502ES Identyfikator
424.17 PLN Cena 424.17 PLN
0.00 Stan
090110 Identyfikator

Alternatywy A Zastosowanie Z Stosowany w S Referencje R Dostępny? ? 608670706 Zamów Zamów 24-48H

Opis

ZAMIENNIKI:
090110
SND12025
1502ES-24C3U1B2S1, 1502ES24C3U1B2S1
1502ES-24C3U1B2S2, 1502ES24C3U1B2S2

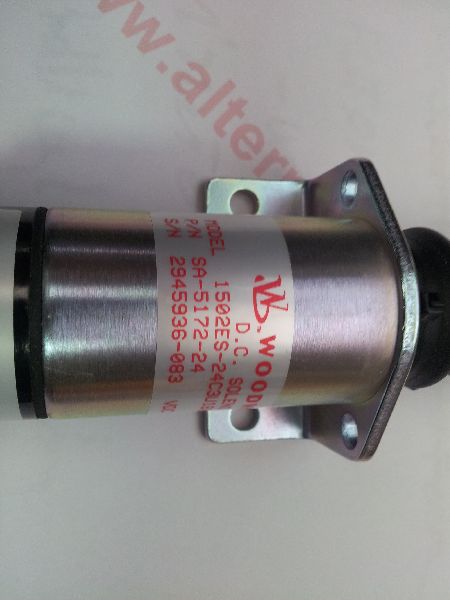

SA-5172-24 [2945936-083]

STOSOWANY W :
Tzw. cewka cylindryczna.
Zawór.
SYNCHRO-START

Podobna cewka z 2 wyjściami : 1211.3331.08

Dodatkowe Informacje

WOODWARD 24V - Universal Externally switched Shutdown Solenoid

3 - wyjścia
(Hold Coil)(Common Ground)(Pull Coil)

-------------------------------------
Informacje: (ŻRÓDŁO DOKUMENTACJA TECHNICZNA WOODWARD MANUAL 36542, 52132)
!!!UWAGA!!!
Specyfikacja dotyczy dokładnie 1502ES w wersji 24V.
-------------------------------------

Model No. 1502ES Voltage 24V:
- pull or pusch force (siła przyciągania / wyciskania) - 10lbs (44 N)
- hold force (siła trzymania) - 28 lbs (125 N)
- stroke (suw) - 1" (25.4 mm)

- średnica obudowy: 38.5 mm

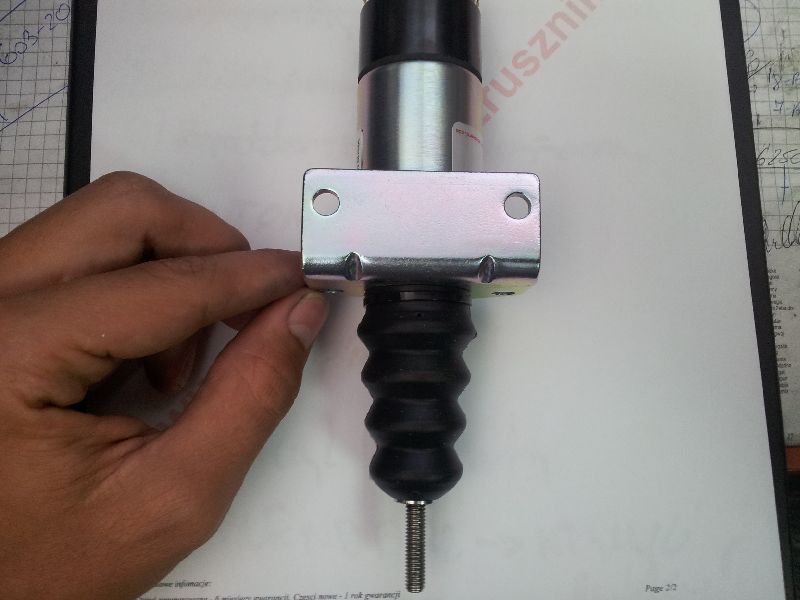

- rozstaw otworów mocujących : 50.0 mm (od środka do środka otworu)
- średnica otworów mocujących : 7.0 mm
- długość przy wciągniętym bolcu : 170.0 mm (od kapy do końca)
- długość przy bolcu wciągniętym: 138 mm (inaczej niż na załączonym zdjęciu, od kapy do końca)

Specyfikacja (tylko do referencji, parametry przy temp. 20° C i 1" (25.4mm) suwie):
- zakres temperatury pracy : od -40 ° C do +121 ° C
- waga : 0.620 kg)
- pull current (prąd przyciągania) : 16A
- hold current (prąd podtrzymania) : 0.24A
- cewki : równolegle

Aby zminimalizować straty napięcia, poniższa lista służy do wyboru przewodu o odpowiednim przekroju w zależności od odległości Cewki od akumulatora i z powrotem.
Grubość kabla:
- 16AWG/1.5 mm - (-)
- 14AWG/2.5 mm - 40| (12,2 m)
- 12AWG/4.0 mm - 64| (19,5 m)
- 10AWG/6.0 mm - 102| (31,1 m)

Aby uchronić Cewkę przed spaleniem (duży prąd), dobrze zaprojektowany system powinien zawierać urządzenie zabezpieczające. Poniżej rozpiska odpowiednich bezpieczników i przerywników instalacji:
- wolno wypalający się bezpiecznik 3AG (slow blow fuse 3AG) - 6A
- przerywnik Amp max (breaker amps max) - 6A

----------------------
Więcej informacji na temat cewek WoodWard przy innej cewce:ES1751.
Np.:
Informacje marketingowe
Trzy metody na wyłączenie Cewki.
Trochę ogólnych informacji. (schematów)

Podobne produkty w tej kategorii: Cewki gaszenia.
