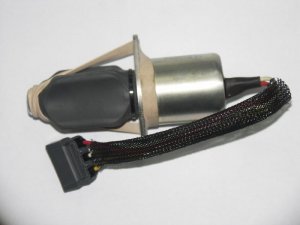

1751ES | WOODWAR | PRZEKAŹNIK/AUTOMAT/SOLENOID [24V] 090226

CEWKA GASZENIA Kategoria

WOODWARD Producent

1751ES Identyfikator
1390.00 PLN Cena 1390.00 PLN
0.00 Stan
090226 Identyfikator

Alternatywy A Zastosowanie Z Stosowany w S Referencje R Dostępny? ? 608670706 Zamów Zamów 24-48H

Opis

Zamiennik:
090226
DSS1011
SA-4228, SA4228
1751ES
11033700
8720672-098, 8720672098
3309915-094, 3309915094

090226 Universal

Dodatkowe Informacje

Woodward 24V - Universal Shut Down Solenoid

3 - wyjścia (kable):
Red (czerwony) - common,
White (biały) - pull (przyciągnięcie),
Yellow (żółty) - hold (przytrzymanie)

Wymiary:
I.D.: 17.8 mm
- głębokość, 61.0 mm (do miedzianego, max)
O.D.: 45.0 mm
O.D.: 78.0 mm (max, przy uszach mocujących)
O.D.: 28.0 mm (średnica w dołku, zabezpieczenie gumy)
O.D.: 30.0 mm (średnica po krawędzi zabezpieczenia gumy)
O.D.: 19.2 mm (średnica miedzianej rurki)
L.: 57.0 mm (do podstawy mocowania)
L.: 64.0 mm (do zabezpieczenia gumy)
L.: 67.0 mm (do miedzianej tulei, max)

-------------------------------------
Wersja 12V oznaczona jako ES1751A.
-------------------------------------
Informacje: (ŹRÓDŁO DOKUMENTACJA TECHNICZNA WOODWARD MANUAL 36542, 52132)
!!!UWAGA!!!
Specyfikacja dotyczy dokładnie 1751ES w wersji 24V.
-------------------------------------
Model No. 1751ES Voltage 24V:
- pull or pusch force (siła przyciągania / wyciskania) - 25Lbs (111 N)
- hold force (siła trzymania) - 41 lbs (182 N)
- stroke (suw) - 1" (25.4 mm)

Specyfikacja (tylko do referencji, parametry przy temp. 20° C i 1" (25.4mm) suwie):
- zakres temperatury pracy : od -40 ° C do +121 ° C
- waga : 0.666 kg)
- pull current (prąd przyciągania) : 25A
- hold current (prąd podtrzymania) : 0.5A
- cewki : równolegle

Aby zminimalizować straty napięcia, poniższa lista służy do wyboru przewodu o odpowiednim przekroju w zależności od odległości Cewki od akumulatora i z powrotem.
Grubość kabla:
- 16AWG/1.5 mm�? - 21| (6.4 m)
- 14AWG/2.5 mm�? - 34| (10.4 m)
- 12AWG/4.0 mm�? - 54| (16.5 m)
- 10AWG/6.0 mm�? - 86| (26.2 m)

Aby uchroniś Cewkę przed spaleniem (duży prąd), dobrze zaprojektowany system powinien zawierać urządzenie zabezpieczające. Poniżej rozpiska odpowiednich bezpieczników i przerywników instalacji:
- wolno wypalający się bezpiecznik 3AG (slow blow fuse 3AG) - 7A
- przerywnik Amp max (breaker amps max) - 7A

Sprężyna:
I.D.: 19.0 mm
O.D.: 22.0 mm
L.: 90.0 mm

Bolec:
I.D.: ?? 5.0 mm
O.D.: 17.5 mm
L.: 89.5 mm
Bolec w oprawie gumowej. Wysokość gumy: 60.0 mm. średnica gumy: 50.0 mm (po przekątnej)

Średnica otworów mocujących ?? 6 mm.
Rozstaw śrub mocujących, odległość od środka otworu do środka otworu: 65.0 mm

Różne nazwy:
Synchro-start
Cewka cylindryczna
Solenoid
Przekaźnik
Cewka gaszenia

----------------------
Więcej informacji na temat cewek WoodWard przy innej cewce:ES1751.
Np.:
Informacje marketingowe
Trzy metody na wyłączenie Cewki.
Trochę ogólnych informacji. (schematów)

----------------------------------
Teoretycznie po kilku przeróbkach może pasować za 3930234. Dzwoniono do klienta - uzyskaliśmy odpowiedź że trzeba przełożyć cięgno ze starej cewki do nowej i dokonać małej regulacji skoku, oraz trzeba przełożyć wtyczkę - tylko operacja ta powoduję utratę gwarancji..

Podobne produkty w tej kategorii: Cewki gaszenia.
